導流罩塑料模具是用于制造導流罩塑料制品的工具，以下從其結構組成、工作原理、制造工藝、應用領域等方面進行介紹：

一，結構組成

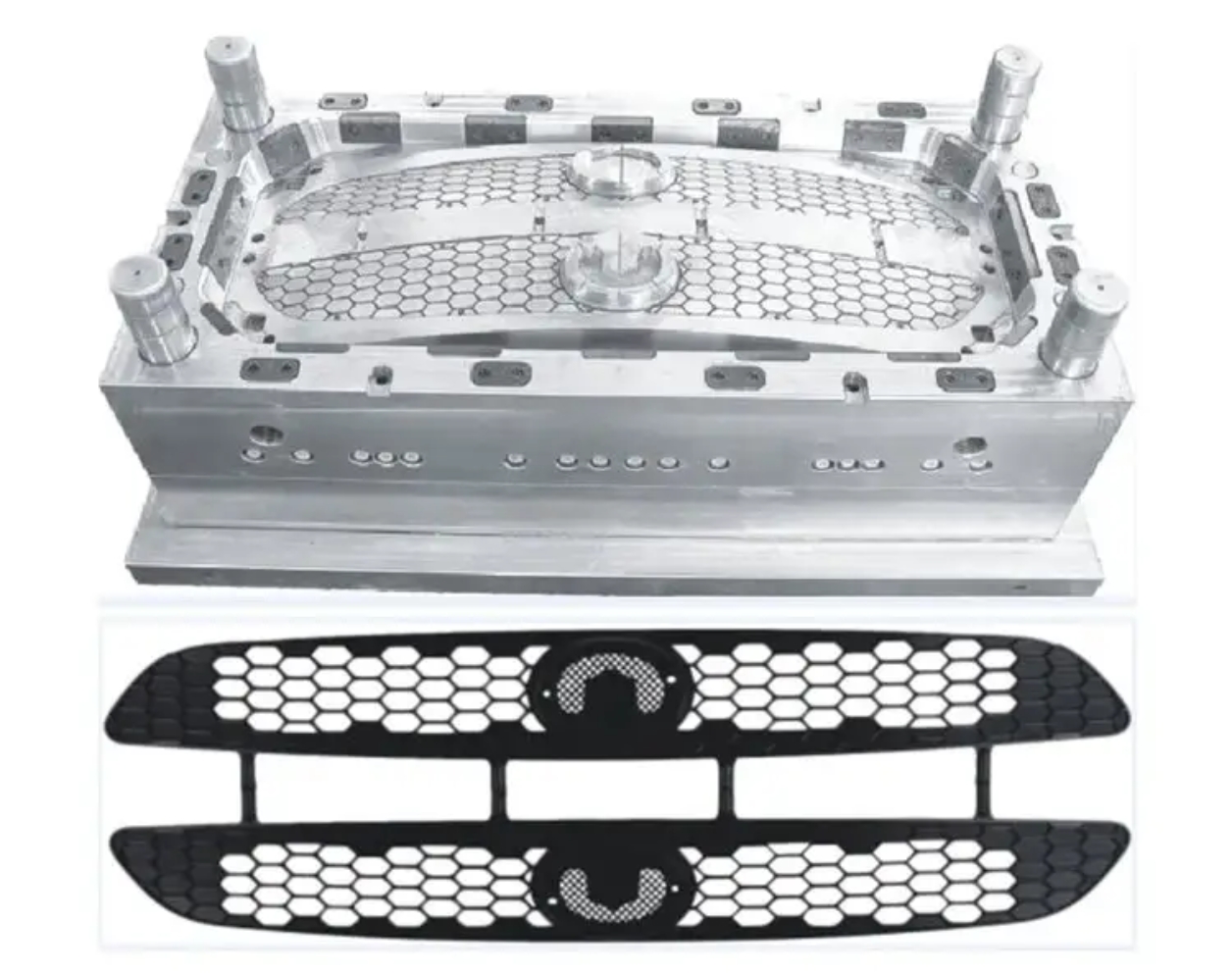

1.成型部件：是模具中直接與塑料接觸并決定導流罩形狀和尺寸的部分，包括凸模、凹模、型芯等。例如在卡車導流罩注塑模具中，凸模和凹模相互配合，形成導流罩的外部輪廓和內部結構。

2.澆注系統：將塑料熔體從注塑機噴嘴引入模具型腔的通道，通常由主流道、分流道、澆口等組成。如熱流道模具的澆注系統，可精確控制塑料熔體的流動和分配，提高成型效率和產品質量。

3.導向機構：用于保證模具在開合過程中，動模和定模能夠準確對合，防止錯位。常見的導向機構有導柱和導套，如在高密封型雙色導流罩成型模具中，上模具底部四周安裝的導柱與下模具表面四周開設的定位孔配合，起到導向和定位作用。

4.脫模機構：在導流罩成型后，將其從模具中順利脫出的裝置，如頂針、推板等。以卡車導流罩注塑模具為例，通過電推桿、電動轉軸和活動板等組成的脫模機構，可自動將成型的卡車導流罩推出模具，提高生產效率和產品質量。

5.溫度調節系統：通過在模具中設置冷卻水道或加熱裝置，對模具溫度進行控制，以保證塑料熔體在模具內的良好成型。如高密封型雙色導流罩成型模具中，上模具頂部安裝的冷卻液進水管口和出水管口，與噴嘴外部的水套連通形成循環水路，可對模具進行冷卻。

二，工作原理

1.合模：動模和定模在導向機構的作用下準確閉合，形成密封的型腔，為塑料熔體的注入做好準備。

2.注塑：注塑機將加熱至熔融狀態的塑料通過澆注系統注入模具型腔，塑料熔體在型腔中流動并填充型腔，形成導流罩的形狀。

3.保壓：在塑料熔體充滿型腔后，注塑機繼續保持一定的壓力，使塑料在型腔中得到壓實和補縮，以提高導流罩的尺寸精度和表面質量。

4.冷卻：模具的溫度調節系統對型腔中的塑料進行冷卻，使其逐漸凝固成型。冷卻過程中，塑料收縮并緊貼在模具的成型部件上。

5.脫模：當塑料冷卻到一定程度后，脫模機構開始工作，將成型的導流罩從模具中脫出，完成一個成型周期。

三，制造工藝

1.設計：根據導流罩的產品圖紙和技術要求，利用計算機輔助設計（CAD）軟件進行模具結構設計，確定模具的尺寸、形狀、分型面、澆注系統、脫模機構等參數。

2.加工：采用數控加工中心、電火花加工、線切割等加工設備，對模具的各個零件進行加工制造，保證零件的尺寸精度和表面質量。

3.熱處理：對模具的關鍵零件進行熱處理，如淬火、回火等，提高零件的硬度、強度和耐磨性，延長模具的使用壽命。

4.表面處理：對模具的成型表面進行鍍鉻、氮化等表面處理，提高表面硬度和光潔度，有利于塑料的脫模和防止模具生銹。

5.裝配：將加工好的各個零件按照設計要求進行裝配，形成完整的模具，并進行調試和試模，對模具的性能和成型質量進行檢驗和優化。

四，應用領域

1.汽車工業：用于制造卡車、客車、轎車等各類汽車的導流罩，以減少空氣阻力，降低燃油消耗，提高汽車的行駛性能和經濟性。

2.航空航天：可用于制造飛機、火箭等航空航天飛行器的導流罩，保障飛行器的氣動性能和飛行安全。

3.船舶工業：在船舶制造中，用于制造船舶的導流罩，改善船舶的航行性能，減少阻力和能耗。

4.其他領域：還可應用于摩托車、電動車、工程車輛等領域的導流罩制造，以及一些需要導流功能的工業設備和產品中。
